Quando se trata de portões deslizantes, a escolha do trilho adequado é fundamental para garantir um funcionamento suave e eficiente. Existem diversos tipos de trilhos disponíveis no mercado, cada um com suas características e aplicações específicas.
Trilho Quadrado
O trilho quadrado é o menos utilizado entre os tipos de trilhos para portões. Sua aplicação é limitada, pois não oferece a mesma eficiência em termos de deslizamento e durabilidade comparado a outros modelos mais populares.
Introdução aos Trilhos para Portão
Os trilhos para portão são elementos fundamentais que determinam o funcionamento, durabilidade e eficiência de qualquer sistema de portão deslizante. A escolha correta do tipo de trilho impacta diretamente na compatibilidade com as roldanas para portão, na facilidade de instalação e na vida útil do conjunto.
No mercado brasileiro, encontramos diversos tipos de trilhos para portão, cada um com características específicas que atendem diferentes necessidades de projeto. Desde residências simples até complexos industriais, a seleção adequada do trilho é crucial para o sucesso da instalação.
Benefícios do Trilho Correto:
- Funcionamento suave e silencioso
- Maior durabilidade do sistema
- Facilidade de manutenção
- Compatibilidade perfeita com roldanas
Principais Tipos de Trilho para Portão
Existem três categorias principais de trilhos para roldana no mercado brasileiro, cada uma com aplicações específicas e vantagens distintas:
Trilho Cantoneira
(Tipo L)- ✓ Formato: Perfil em "L"
- ✓ Aplicação: Universal
- ✓ Roldana: Canal V
- ✓ Popularidade: Mais usado
Trilho Chato
(Barra Chata)- ✓ Formato: Barra retangular
- ✓ Aplicação: Específica
- ✓ Roldana: Lisa/Chata
- ✓ Popularidade: Nicho específico
Trilho Perfil U
(Canal U)- ✓ Formato: Perfil em "U"
- ✓ Aplicação: Especializada
- ✓ Roldana: Canal U
- ✓ Popularidade: Moderada
Trilho Cantoneira (Tipo L) - O Mais Versátil
O trilho cantoneira é disparadamente o mais utilizado no Brasil, representando cerca de 80% das instalações de portões deslizantes. Seu formato em "L" oferece estabilidade excepcional e compatibilidade perfeita com roldanas para portão canal V.
Características Técnicas
- Material: Aço carbono 1020 laminado a quente
- Acabamento: Zincado ou galvanizado
- Dimensões padrão: 1" x 1/8", 1.1/4" x 1/8", 1.1/2" x 1/8"
- Comprimento: 6 metros (padrão comercial)
Vantagens do Trilho Cantoneira
- Máxima estabilidade lateral
- Fácil instalação e nivelamento
- Compatibilidade universal com roldanas canal V
- Excelente relação custo-benefício
- Disponibilidade ampla no mercado
Aplicações Ideais:
- ✓ Portões residenciais
- ✓ Portões comerciais
- ✓ Portões industriais leves
- ✓ Projetos de serralheria
- ✓ Reformas e manutenções
Trilho Chato - Simplicidade e Economia
O trilho chato, também conhecido como barra chata, é uma opção econômica para projetos específicos. Consiste em uma barra retangular de aço que serve como superfície de rolamento para roldanas lisas.
Especificações Técnicas
- Formato: Barra retangular
- Dimensões comuns: 1" x 1/4", 1.1/4" x 1/4"
- Material: Aço 1020
- Acabamento: Natural ou zincado
Quando Usar Trilho Chato
- Portões leves (até 150kg)
- Projetos com orçamento limitado
- Instalações temporárias
- Aplicações específicas de design
Trilho Perfil U - Para Aplicações Especializadas
O trilho perfil U é uma solução especializada que oferece contenção lateral superior, ideal para aplicações que exigem máxima precisão no movimento do portão.
Produtos Relacionados
Solução Robusta em Aço 1020 para Portões de Correr A roldana para portão canal V com pino da …
As roldanas com canal U para trilho ferro 1/2" ou seja 12,7 mm com pino são fabricadas com aço 1020 …
| Característica | Trilho Cantoneira | Trilho Chato | Trilho Perfil U |
|---|---|---|---|
| Estabilidade Lateral | Excelente | Limitada | Máxima |
| Facilidade de Instalação | Fácil | Muito Fácil | Moderada |
| Custo | Econômico | Mais Econômico | Mais Caro |
| Aplicação | Universal | Limitada | Especializada |
| Roldana Compatível | Canal V | Lisa/Chata | Canal U |

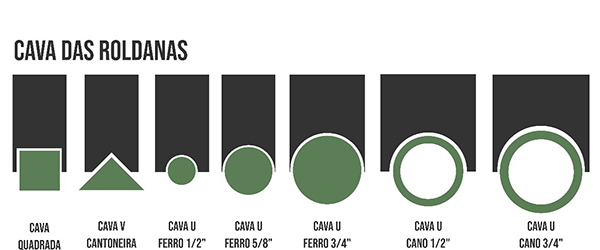

Compatibilidade entre Trilhos e Roldanas
A escolha correta da roldana para portão deve sempre considerar o tipo de trilho utilizado. Esta compatibilidade é fundamental para garantir funcionamento adequado e durabilidade do sistema.
Trilho Cantoneira + Roldana Canal V
Combinação Perfeita: O formato em "V" da roldana encaixa perfeitamente no ângulo da cantoneira, proporcionando estabilidade máxima.
- Movimento suave e preciso
- Distribuição uniforme do peso
- Menor desgaste dos componentes
Trilho Chato + Roldana Lisa
Solução Econômica: Roldanas com superfície lisa deslizam sobre a barra chata, oferecendo funcionalidade básica.
- Instalação simplificada
- Custo reduzido
- Manutenção facilitada
Trilho Perfil U + Roldana Canal U
Precisão Máxima: A roldana canal U roda dentro do perfil, oferecendo contenção lateral superior.
- Movimento extremamente preciso
- Proteção contra descarrilamento
- Ideal para portões pesados
Instalação e Fixação dos Trilhos
Preparação da Base
A instalação adequada dos trilhos para roldana começa com uma base sólida e nivelada. Este é o fator mais crítico para o sucesso de qualquer projeto.
- Nivelamento: Use nível de bolha para garantir perfeito alinhamento
- Fixação: Utilize buchas químicas ou chumbadores apropriados
- Espaçamento: Mantenha distância adequada entre pontos de fixação
- Alinhamento: Verifique o alinhamento em toda a extensão
Métodos de Fixação
- Fixação direta no concreto: Mais comum e econômica
- Fixação em base metálica: Para pisos irregulares
- Fixação elevada: Para proteção contra água e sujeira
Erros Críticos a Evitar:
- Desnivelamento do trilho
- Fixação inadequada
- Espaçamento incorreto
- Falta de proteção anticorrosiva
- Incompatibilidade trilho/roldana
Como Escolher o Trilho Ideal para Seu Projeto
Matriz de Decisão - Tipos de Trilho para Portão
1. Analise o Peso do Portão
- Até 150kg: Trilho chato ou cantoneira 1"
- 150-300kg: Trilho cantoneira 1.1/4"
- 300-500kg: Trilho cantoneira 1.1/2"
- Acima de 500kg: Trilho perfil U ou cantoneira reforçada
2. Considere o Ambiente
- Residencial: Trilho cantoneira padrão
- Comercial: Trilho cantoneira reforçado
- Industrial: Trilho perfil U ou cantoneira pesada
- Maresia: Trilho galvanizado obrigatório
3. Avalie o Orçamento
- Econômico: Trilho chato
- Padrão: Trilho cantoneira
- Premium: Trilho perfil U
4. Defina a Roldana
- Roldana canal V: Trilho cantoneira
- Roldana lisa: Trilho chato
- Roldana canal U: Trilho perfil U
Perguntas Frequentes sobre Tipos de Trilho para Portão
Conclusão
A escolha correta entre os tipos de trilho para portão é fundamental para garantir funcionamento perfeito, durabilidade e segurança do sistema. O trilho cantoneira permanece como a opção mais versátil e amplamente utilizada, oferecendo excelente relação custo-benefício para a maioria das aplicações.
A compatibilidade entre trilho e roldana para portão não pode ser negligenciada, pois determina a eficiência e vida útil de todo o conjunto. Seja para projetos residenciais simples ou complexos industriais, sempre considere peso do portão, ambiente de instalação, orçamento disponível e necessidades específicas de cada aplicação.
Lembre-se: um trilho bem escolhido e corretamente instalado é investimento que se paga através de anos de funcionamento confiável e manutenção reduzida.
